Samenvatting: De Business Case in het kort
Iedereen kent het beeld van de architect met een grote koker onder zijn arm. Romantisch? Misschien. Praktisch? Nee. Opgerolde tekeningen zijn een nachtmerrie in de logistiek:
- Ze passen niet in een standaard ordner.
- Ze rollen van tafel.
- Ze zijn duur om te verzenden (kokerpost is duurder dan brievenbuspost). De wereldstandaard (DIN 824 / NEN) schrijft voor dat bouwtekeningen gevouwen moeten worden naar A4-formaat (210 x 297 mm), met de titelhoek (stempel) bovenop. Zo kunt u door een stapel tekeningen bladeren als door een boek, zonder ze open te vouwen. Handmatig vouwen is een kunst die bijna niemand meer beheerst (en het kost 5 minuten per tekening). Een automatische vouwmachine doet het in 5 seconden.
De Vouw-Normen: Waarom zo ingewikkeld?
U kunt een vel niet zomaar dubbelvouwen. Voor archivering in een ringband moet er een “Hechtstrook” (File Margin) van 20mm vrij blijven aan de linkerkant.
- Pakketvouw: Terugvouwen naar A4 breedte (190mm + 20mm marge).
- Lengtevouw: Het lange pakket zig-zag terugvouwen naar 297mm hoogte.

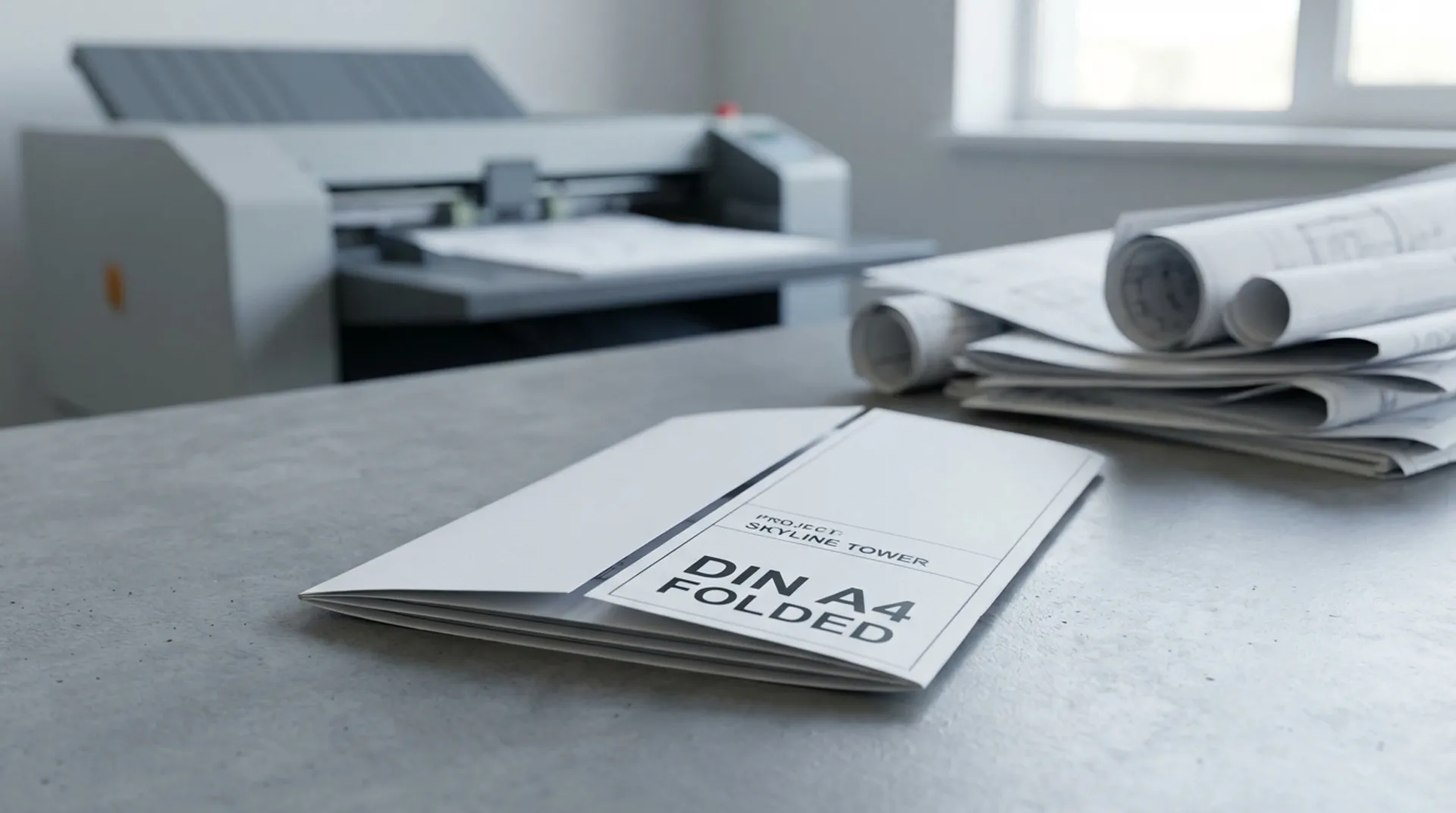

- Eindresultaat: Een compact blokje van exact A4, dat niet uitsteekt in de map, met het gaatjespons-gebied vrij, en rechtsonder de tekst leesbaar. Probeer dit maar eens met de hand te doen op 100 tekeningen. U krijgt er kramp van en de vouwen zijn nooit scherp (“Lucht erin”).
De Oplossing: Online & Offline Vouwmachines
Er zijn twee smaken in automatisering.
1. Offline Vouwmachine (Stand-alone)
U print de rol. Daarna kunt u in de vouwmachine tekeningen handmatig invoeren (bijv. de Rowe VarioFold).
- Voordeel: Goedkoper, flexibel (werkt met elke printer).
- Nadeel: Nog steeds een handmatige handeling.
2. Online Vouwmachine (Geïntegreerd)
De vouwmachine zit vast aan de printer (bijv. HP PageWide Folder of Esstefold).
- De printer spuugt de tekening uit, de vouwmachine pakt hem over.
- Hij vouwt, draait hem 90 graden (indien nodig voor de cross-fold) en legt hem op de band.
- Snelheid: Tot 20 tekeningen per minuut.
- Smart: Hij leest de titelblok-positie en vouwt automatisch goed, zelfs als de tekening op zijn kop uit de printer komt.
Business Fundamentals: Opslag en Distributie
- Postkamer: Een A4-envelop kost € 0,50 om te versturen. Een koker kost € 7,00. Bij 100 verzendingen per jaar heeft u de vouwmachine al deels terugverdiend op porto.
- Archiefruimte: Gevouwen tekeningen nemen 90% minder lucht in beslag dan opgerolde tekeningen. U past 50 A0’s in één ordner.
- Professionaliteit: Een aannemer die een keurig gevouwen pakketje overhandigt, komt georganiseerder over dan iemand die worstelt met een rol elastiekjes.
Europlan Service: De juiste vouw voor uw workflow
Niet elke vouwmachine past bij elke printer. Snelheid en papierpad moeten matchen (Bridge).
- Wij integreren vouwmachines van topmerken (Rowe, Esstefold, Gera) naadloos met uw HP plotter.
- Wij stellen de Vouwprogramma’s in: “Programma 1 = Mapvouw met rand”, “Programma 2 = Pakketvouw zonder rand”. Eén druk op de knop.
Conclusie: Vouw is Winst
Vouwen is de sluitpost van de begroting, maar de start van een geordend project. Stop met “origami voor gevorderden” en laat de machine het werk doen. Strak, plat en volgens de norm.
Wilt u zelf ervaren hoe snel een A0 naar A4 gaat?
